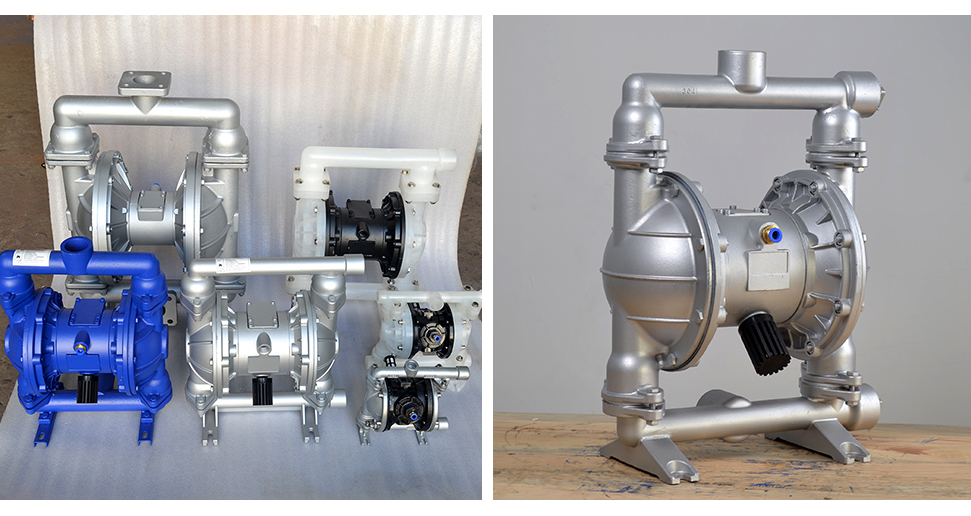

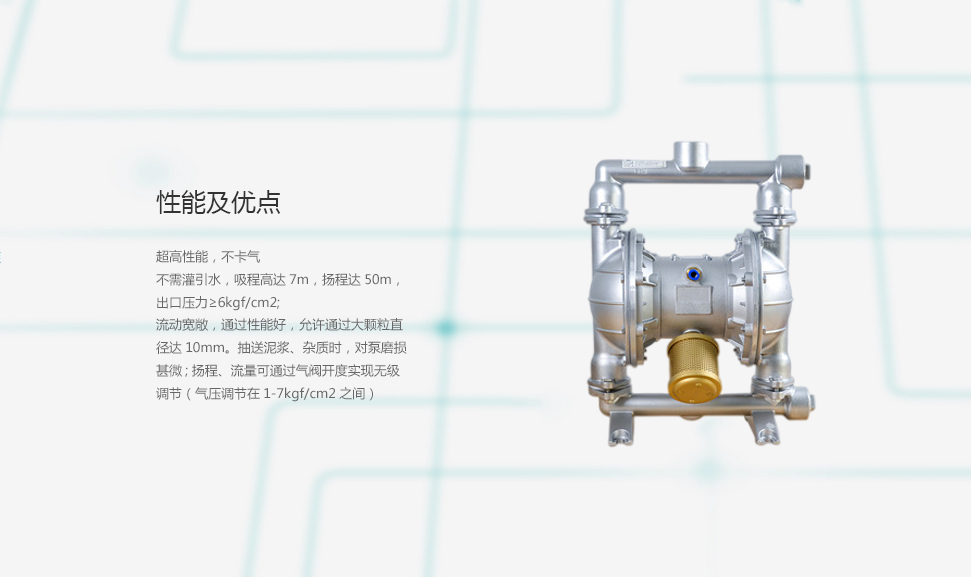

    QBY气动隔膜泵

    QBY气动隔膜泵是目前国内Z新颖的一种泵类。对于各种腐蚀性液体、带颗粒、高粘度、易挥发、易燃、易爆、剧毒的液体、陶瓷釉浆、果浆、胶水、油轮仓底油回收、临时倒罐等液体均能予以抽光吸尽


    【QBY气动隔膜泵主要用途】

    1、泵吸花生酱、泡菜、土豆泥、红肠、巧克力、啤酒花、糖浆等

      2、泵吸油漆、颜料、胶水、粘合剂等

      3、泵吸各种瓦、瓷、砖器及陶器釉浆等

      4、泵吸各种磨料、腐蚀剂、清洗剂等

      5、泵吸各种污水、水泥灌浆及灰浆等

      6、泵吸各种剧毒、易燃、易挥发液体等

      7、泵吸各种强酸、强碱、强腐蚀液体等

      8、作为各种固液分离设备的前级送压装置


    【QBY气动隔膜泵应用实例】

    1、油罐清底,尽管有垫水法抽油,也不能保证将油抽净,表面总要剩下至少3-5mm厚的油层。以5000m3油罐为例,每次大约损耗1-1.5t油。对于有低位脱水槽的油罐,虽可将剩下的油和水排放到含油污水处理场回收,但是挥发的油品在输送过程中大都挥发殆尽,且污染环境。
    2、临时倒罐、装卸车和油品采样,炼油生产调度过程中,油品经常要临时倒罐、装车和对油罐中油品采样检验。或者为了不至于污染正常的管线时,用隔膜泵接临时管线可以迅速方便地完成此项任务。
    3、油轮仓底油回收一条3000t的油轮用固定螺杆泵卸油,仓库隔板之间至少要剩余50t油,若用排量较大的隔腆泵,可以收到很好的效果。
    4、瓦斯、硫化氢残液的输送炼油厂火炬底部的瓦斯残液和含硫水,需要集中排放和处理,否则会形成酸性腐蚀设备。
    5、陶瓷行业:用该泵抽吸釉浆,并可用于向压滤机送压。
    6、下水井、暗沟排除渍水、污油在下水井管道,阀门及暗沟检修时,需要排除渍水和污油。用潜水泵虽可抽尽溃水,但往往这些地方都远离电源,很不方便。使用隔膜泵则可采用压縮气瓶作动力,回收污油,排泄溃水。
    7、污水处理场和污泥池的清扫污水处理场的污泥池,常常聚积大量的油泥和淤沙,需要清扫,采用隔膜泵抽吸灵活、方便省工、省力、省时。
    8、液化气泵房和化验室排渍水,由于这些地方地势较低,又是一级防火区,采用隔膜泵排渍水比较安全,比用水抽子、汽抽子效率高出好多倍。
    9.此外,此泵应用于环烷酸精制转料,装车亚硫酸纳液体输送,苯类原料装卸车等方面都有它自己的优势。

    【QBY气动隔膜泵使用注意事项】

    1.本泵振动极其轻微,一般情况可不装底脚螺栓。
    2.如压缩空气有脏物进入,将会影响泵的正常启动,建议用户加装气动三联件。
    3.在抽吸易冻结的介质时,应在泵的进口处装阀门,当停止用泵时,先将该阀关闭,然后再开泵数分钟,将泵体介质排净为止以免造成下次开泵困难。
    更换隔膜时,须将泵内腕连杆,铅套清洗干净,并不要损坏白色四氟密封圈,按原样装好,即可使用。



    QBY气动隔膜泵型号意义


    【QBY气动隔膜泵的工作原理图及示意图】


    1、QBY气动隔膜泵的两个对称各种腔中,各装有一块有弹性的隔膜6,联杆7将两块隔膜结成一体,压缩空气从泵的进气接头1进入配气阀3后,推动两个工作腔内的隔膜,驱使联杆联接的两块隔膜同步运动。与此同时,另一工作腔中的气体则从其隔膜的背后排出泵外;一旦到达行程终点,配气机构则自动地将压缩空气引入另一工作腔,推动隔膜朝相反方向运动,这样就形成了两个隔膜的同步往复运动。每个工作腔中又设置有两个单向球阀4,隔膜的往复运动,造成工作腔内容积的改变,迫使两个单向球阀交替地开启和关闭,从而将液体连续地吸入和排出。

    QBY气动隔膜泵 系统连接示意图

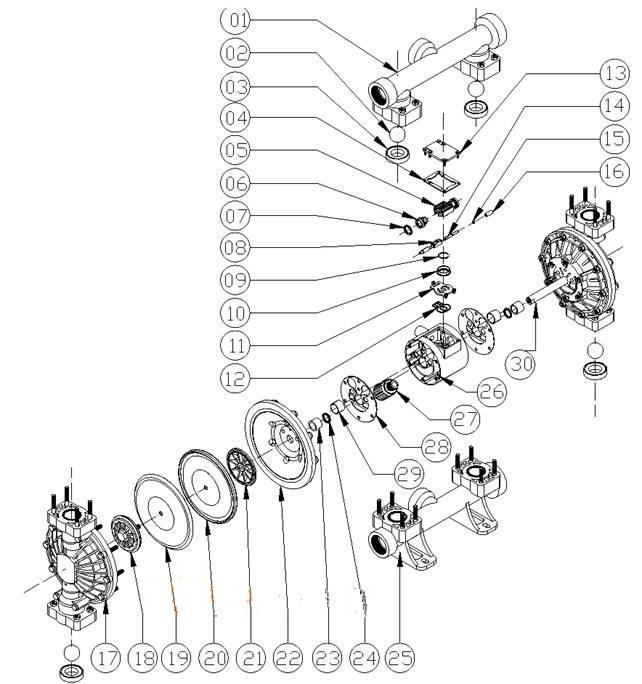

    QBY气动隔膜泵剖解图


    型号

    流量
    (m3/h)

    扬程
    (m)

    出口压力
    (kgf/cm2)

    吸程
    (m)

    Z大允许能
    过颗粒直径
    (mm)

    Z大供气压力
    (kbf/cm2)

    Z大供气消耗量
    (m3/min)

    材料

    铝合金

    不锈钢

    铸造铁

    增强聚丙烯

    QBY-10

    0~0.8

    0~50

    6

    5

    1

    7

    0.3

    QBY-15

    0~1

    0~50

    6

    5

    1

    7

    0.3

    QBY-25

    0~2.4

    0~50

    6

    7

    2.5

    7

    0.6

    QBY-40

    0~8

    0~50

    6

    7

    4.5

    7

    0.6

    QBY-50

    0~12

    0~50

    6

    7

    8

    7

    0.9

    /

    QBY-65

    0~16

    0~50

    6

    7

    8

    7

    0.9

    /

    QBY-80

    0~24

    0~50

    6

    7

    10

    7

    1.5

    /

    QBY-100

    0~30

    0~50

    6

    7

    10

    7

    1.5

    /
